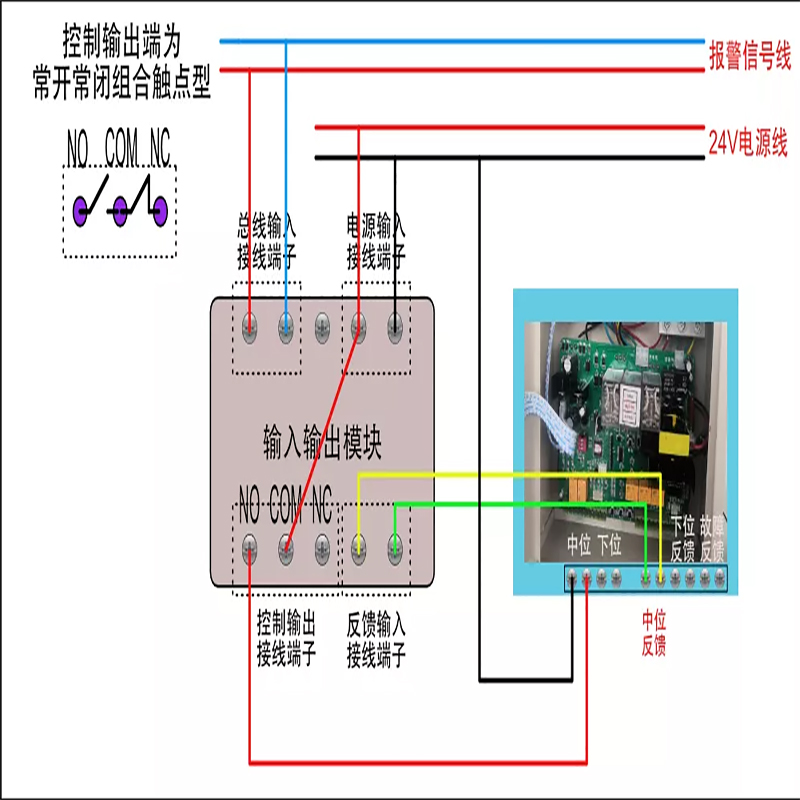

一、消防模塊控制卷簾門接線方式(1)
有源控制接線方式：
如上圖所示，圖片中的中位和下位是控制觸點。通常在主板上會有一個跳線，用來設置控制方式是有源還是無源。本例是卷簾門半降的有源控制方式。
注意事項：1，用模塊的常開觸點來控制24V正極。
2，設置好是有源控制或是無源控制，避免燒毀控制主板。
3，使用模塊的常開觸點(NO-COM，避免用錯觸點(NC-COM)。

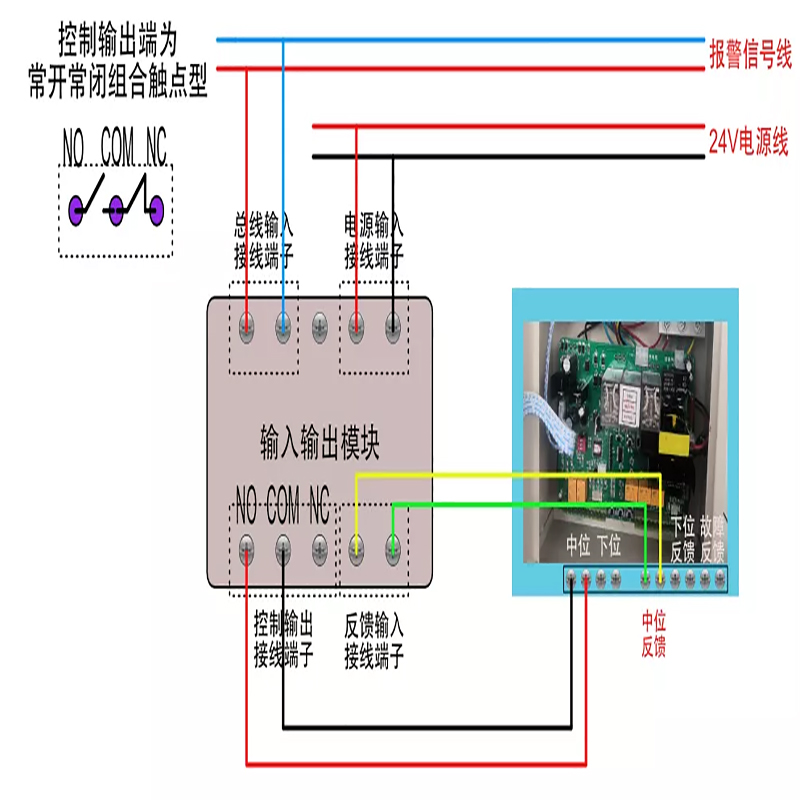

一、消防模塊控制卷簾門方式(2)
無源控制接線方式：
如上圖所示，無源控制接線方式相對安全，即便錯誤接線也不會損壞控制主板。
注意：1，使用模塊的常開觸點控制;
2，控制方式要調整為無源控制。
