自動扶梯穿越樓板的開口設置擋煙垂壁

　　《建筑防煙排煙系統技術標準》 GB51251-2017

　　《建筑防煙排煙系統技術標準》GB51251-2017第 4.2.3 設置排煙設施的建筑內，敞開樓梯和自動扶梯穿越樓板的開口部應設置擋煙垂壁等設施。

　　“敞開樓梯”與“敞開樓梯間”是不同的概念，在之前的文章里有提到過。粗略理解就是敞開樓梯間是具有一定圍護結構的敞開樓梯，是指一面敞開，三面為實體圍護結構的疏散樓梯間。“敞開樓梯”是直接對室內開放，沒有形成圍合空間的樓梯。

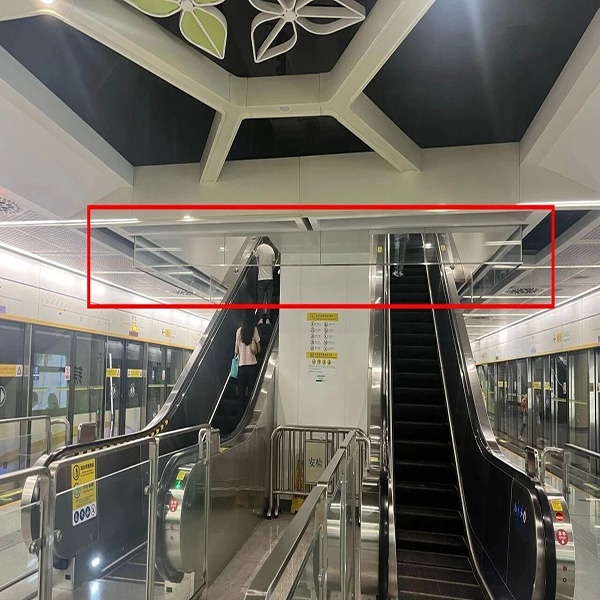

　　自動扶梯穿越樓板的開口部位設置擋煙垂壁。

　　那么問題來了......

　　(1)敞開樓梯間開口部位是否應設置擋煙垂壁?

　　根據《建筑設計防火規范》GB50016-2014(2018年版)5.5.13 下列多層公共建筑的疏散樓梯，除與敞開式外廊直接相連的樓梯間外，均應采用封閉樓梯間：

　　1 醫療建筑、旅館及類似使用功能的建筑;

　　2 設置歌舞娛樂放映游藝場所的建筑;

　　3 商店、圖書館、展覽建筑、會議中心及類似使用功能的建筑;

　　4 6 層及以上的其他建筑。

　　例如：一棟5層的辦公建筑，按照要求可以設置敞開樓梯間，此時敞開樓梯間與走道相連的開口部位是否需要設置擋煙垂壁?

　　A說根據《建筑防煙排煙系統技術標準》 GB51251-2017第4.2.1 設置排煙系統的場所或部位應采用擋煙垂壁、結構梁及隔墻等劃分防煙分區。防煙分區不應跨越防火分區。

　　這不對，因?yàn)楦鶕?jù)《建筑防火通用規范》GB55037-2022第4.1.2 工業與民用建筑、地鐵車站、平時使用的人民防空工程應綜合其高度(埋深)、使用功能和火災危險性等因素，根據有利于消防救援、控制火災及降低火災危害的原則劃分防火分區。防火分區的劃分應符合下列規定：

　　1 建筑內橫向應采用防火墻等劃分防火分區，且防火分隔應保證火災不會蔓延至相鄰防火分區;

　　2 建筑內豎向按自然樓層劃分防火分區時，除允許設置敞開樓梯間的建筑外，防火分區的建筑面積應按上、下樓層中在火災時未封閉的開口所連通區域的建筑面積之和計算;

　　還有《建筑設計防火規范》 GB50016-2014(2018年版) 第5.3.2 建筑內設置自動扶梯、敞開樓梯等上、下層相連通的開口時，其防火分區的建筑面積應按上、下層相連通的建筑面積疊加計算;當疊加計算后的建筑面積大于本規范第5.3.1條的規定時，應劃分防火分區。

　　【條文說明】5.3.2 本條為強制性條文。建筑內連通上下樓層的開口破壞了防火分區的完整性，會導致火災在多個區域和樓層蔓延發展。這樣的開口主要有：自動扶梯、中庭、敞開樓梯等。中庭等共享空間，貫通數個樓層，甚至從首層直通到頂層，四周與建筑物各樓層的廊道、營業廳、展覽廳或窗口直接連通;自動扶梯、敞開樓梯也是連通上下兩層或數個樓層。火災時，這些開口是火勢豎向蔓延的主要通道，火勢和煙氣會從開口部位侵入上下樓層，對人員疏散和火災控制帶來困難。因此，應對這些相連通的空間采取可靠的防火分隔措施，以防止火災通過連通空間迅速向上蔓延。

　　對于本規范允許采用敞開樓梯間的建筑，如5層或5層以下的教學建筑、普通辦公建筑等，該敞開樓梯間可以不按上、下層相連通的開口考慮。

　　也就是說，對于允許采用敞開樓梯間的建筑，上下層屬于不同防火分區，此時在敞開樓梯間的開口部位不設置擋煙垂壁也不違反《煙規》第4.2.1條。敞開樓梯上、下層算一個防火分區，敞開樓梯間上、下層屬于不同防火分區。

　　當然了，實際工程中將《煙規》第4.2.3的“敞開樓梯”擴大解釋了，條文也包含了對敞開樓梯間的要求。認為敞開樓梯間滿足一定條件也需要設擋煙垂壁。

　　根據《建筑防火通用規范》 GB55037-2022第8.2.2第10項 建筑高度大于32m的廠房或倉庫內長度大于20m的疏散走道，其他廠房或倉庫內長度大于40m的疏散走道，民用建筑內長度大于20m的疏散走道應設置排煙設施，回到上面的例子，如果該五層辦公樓的疏散走道長度25m達到了需要設置排煙的條件，那么敞開樓梯間與疏散走道連接的開口處應設置擋煙垂壁。包括“敞開樓梯”也是，前提是建筑達到了要設置排煙設施的條件。
