防火卷簾的手動速放裝置

　　部分人員可能未曾見過防火卷簾的手動速放裝置，甚至將其與手動拉鏈混淆。筆者初入行業時也曾有過類似困惑。這主要是因為多數防火卷簾在安裝時，出于防止誤操作導致卷簾下降的考慮，未安裝手動速放裝置，或者將其安裝在卷簾上部。

　　本文對手動速放裝置的工作原理、安裝要求進行歸納總結。

　　一、手動速放裝置工作原理

　　手動速放裝置其實就是類似于自行車剎車的一個工作原理，當拽動手動速放裝置操作拉環，機械聯動離合釋放拉桿，解除卷門機制動，防火卷簾依靠自重進行下降;當松開操作拉環，釋放拉桿復位，防火卷簾停止下降。

　　手動速放裝置不同于其他手動控制裝置，它只能控制防火卷簾下降，而不能控制防火卷簾上升。

　　PS：溫控釋放裝置的動作原理是玻璃球爆破，離合釋放拉桿，解除卷門機制動，防火卷簾依靠自重進行下降。

　　二、手動速放裝置的安裝

　　依據《防火卷簾、防火門、防火窗施工及驗收規范 GB50877-2014 》第5.2.6條卷門機應設有手動拉鏈和手動速放裝置，其安裝位置應便于操作，并應有明顯標志。手動拉鏈和手動速放裝置不應加鎖，且應采用不燃或難燃材料制作。

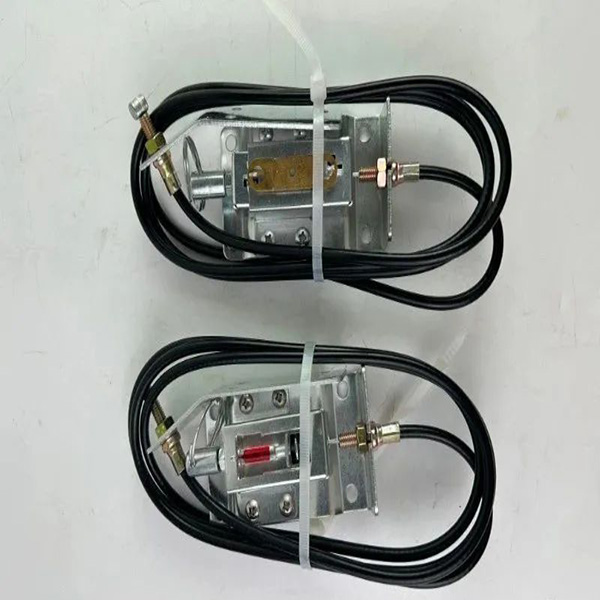

　　如上圖所示，防火卷簾的手動速放裝置一般是和溫控釋放裝置一體。為便于及時動作，溫控釋放裝置一般要求安裝在上部，而手動速放裝置依據要求應安裝在便于操作的位置。可采用延長線調整拉環和溫控部件的相對位置，將手動速放裝置的操作拉環延伸至便于操作的位置。

　　參考規范對于其他操作裝置的要求，建議安裝在距地1.3~1.5m的位置。

　　三、相關知識點

　　1、卷門機應具有電動啟閉和依靠防火卷簾自重恒速下降(手動速放)的功能。啟動防火卷簾自重下降(手動速放)的臂力不應大于70N。

　　2、防火卷簾電動啟、閉的運行速度應為2m/min～7.5m/min，其自重下降速度不應大于9.5m/min。

　　3、防火卷簾應裝配溫控釋放裝置，當釋放裝置的感溫元件周圍溫度達到73℃±0.5℃時，釋放裝置動作，卷簾應依自重下降關閉。

　　4、防火卷簾裝配完成后，簾面在導軌內運行應平穩，不應有脫軌和明顯的傾斜現象。雙簾面卷簾的兩個簾面應同時升降，兩個簾面之間的高度差不應大于50mm。

　　5、防火卷簾啟、閉運行的平均噪聲不應大于85dB。
